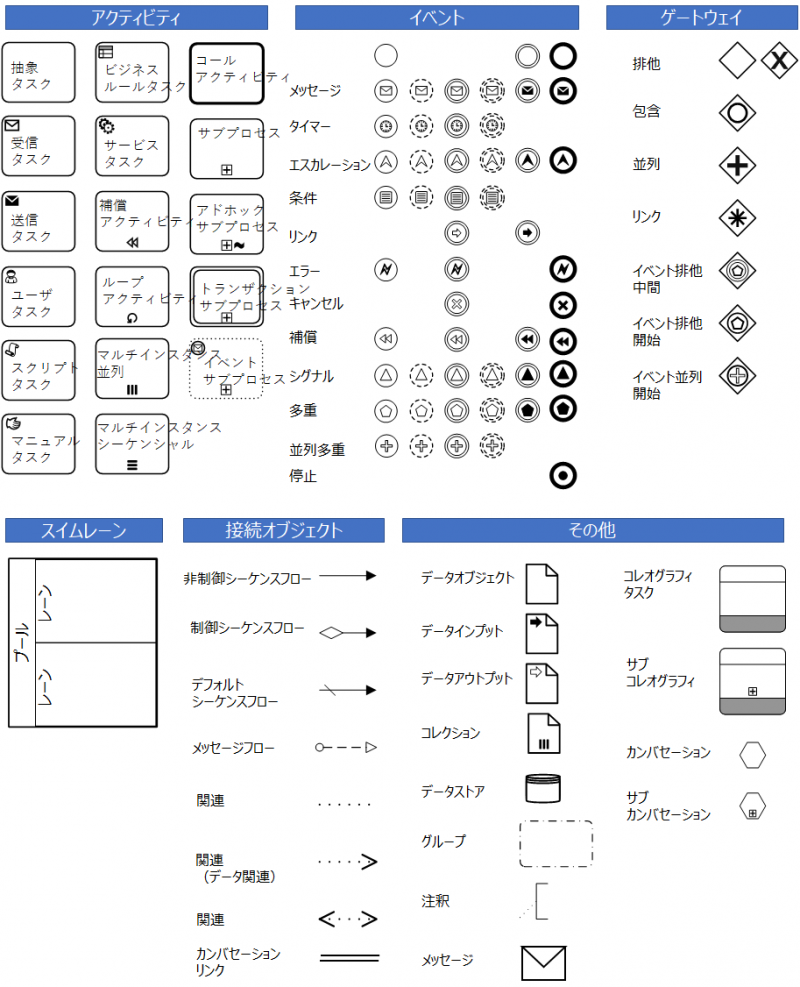

第２章　BPMNの全ての図形を眺めてみよう

初心者にお勧めする図形のセットを下図に示します。 筆者はこの図形セットを基本に、業務フローを利用する目的、利用者のスキルレベルなどを考慮して図形を追加しています。でも、そのような考慮には慣れが必要ですし、図形セットだけでも十分に良い業務フローを描くことができます。 図形セットの中で「BPMNで業務フローを描いてみよう」で使い方を説明していないのはリンク中間イベントだけです。下図のようにシーケンスフローを分割するときに使います。必ず黒色矢印で一端終わって白色矢印で再開します。分割されたフローの繋がりがわかりやすいようにイベントに記載する文字で工夫をします。 リンク中間イベントは以下のような場合に...

タスクとサブプロセス 人の作業やITシステムの処理を表すアクティビティにはタスクとサブプロセスの２種類があります。第３回で説明したように、「＋」記号が付いていないのがタスクで、付いているのがサブプロセスです。タスクはこれ以上詳細に可視化しないアクティビティ、サブプロセスはさらに詳細を可視化するアクティビティです。 今回は、タスクとサブプロセスという２つのアクティビティにはどのようなタイプがあるのか、その概要を確認していきます。さらに詳しい使い方については「BPMN仕様の理解を深めよう」で説明します。 タスクのタイプ タスクは左上の記号で作業や処理のタイプを区別することができます。区別をしない場...
